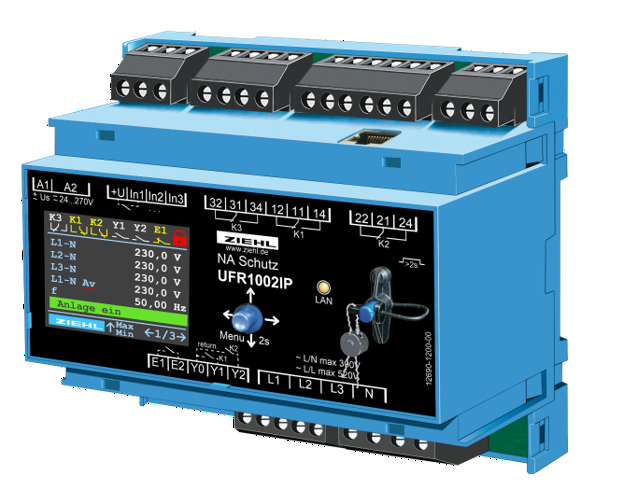

UFR1002IP on võrgu- ja jaamakaitse relee kolmefaasiliste ja ühefaasiliste elektrivõrkude pinge ning sageduse monitoorimiseks. Seade on mõeldud elektrivõrku ühendatud tootmisseadmete, generaatorite, tuule- ja päikeseelektrijaamade ning koostootmisjaamade kaitseks.

UFR1002IP jälgib võrgu pinget, sagedust, pinge kvaliteeti, vektornihet, sageduse muutumise kiirust (ROCOF), nullpinget U0 ning passiivset saartalitlust. Mõõdetud väärtuste ületamisel lülitab relee tootmisseadme elektrivõrgust välja vastavalt seadistatud piirväärtustele ja viiteaegadele.

Värviline LCD-ekraan, juhtkangiga menüü ja integreeritud Ethernet TCP/IP liides muudavad seadistamise ning hoolduse lihtsaks. Koos VG1200 pingejaguriga saab jälgida kuni 1200 V võrke.

Kirjeldus

  • Tootja: ZIEHL
  • Tüüp: UFR1002IP
  • Võrgu- ja jaamakaitse relee
  • 3-faasilistele ja 1-faasilistele elektrivõrkudele
  • Pingemonitooring 15...520 V
  • Koos VG1200 pingejaguriga kuni 1200 V
  • Sagedus 45...65 Hz
  • Pinge kvaliteedi jälgimine 10 minuti keskmise väärtusena
  • Vektornihke jälgimine 2...65°
  • ROCOF ehk sageduse muutumise kiiruse jälgimine 0,100...5,000 Hz/s
  • Nullpinge U0 monitoorimine (ANSI 59v0)
  • Passiivne saartalitluse kaitse
  • Ethernet TCP/IP ja Modbus TCP
  • 3 programmeeritavat digitaalsisendit
  • 100 häire salvestamise mälu
  • Programmeeritav releeväljund K3
  • Reaktsiooniaeg 0,05...300 s
  • Tagasilülitusaeg 0...6000 s
  • Toitepinge AC/DC 24...270 V
  • DIN-liistule paigaldatav korpus, laius 105 mm

Peamised eelised

  • värviline LCD-ekraan ja juhtkangiga menüü
  • Ethernet TCP/IP ühendus seadistamiseks ja diagnostikaks
  • Modbus TCP kaudu mõõteväärtuste lugemine
  • kahekanaliline üksikrikkele ohutu ehitus
  • ühendatud lüliti töö monitoorimine
  • VG1200 pingejaguriga kuni 1200 V võrkude monitoorimine
  • 100 sündmuse häiremäluga reaalajakell
  • eelseadistatud kaitseprogrammid
  • nimipinge muutmisel automaatselt kohanduvad piirväärtused

UFR1002IP kasutatakse päikeseelektrijaamades, tuuleenergiajaamades, koostootmisjaamades, energiasalvestites ning teistes elektrivõrku ühendatud tootmisseadmetes, kus on vajalik töökindel võrgu- ja jaamakaitse.

Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
