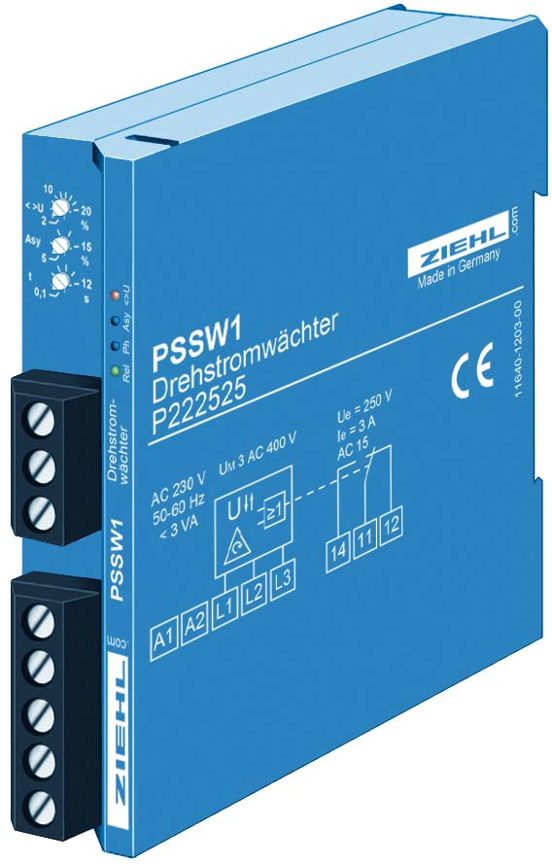

PSSW1 on kolmefaasilise elektrivõrgu monitooringurelee, mis jälgib faasijärjestust, faaside kadumist, faaside ebasümmeetriat ning üle- ja alapinget. Relee kaitseb elektrimootoreid, kompressoreid, soojuspumpasid ja teisi kolmefaasilisi seadmeid ebasobivate võrguolude eest.
Pinge piirväärtused, faaside ebasümmeetria ning rakendumise viiteaeg on kasutaja poolt seadistatavad. Seadme LED-indikaatorid näitavad kiiresti, milline kaitsefunktsioon on rakendunud ning relee väljundi olekut.
PSSW1 sobib nii 50 Hz kui ka 60 Hz elektrivõrkudele ning on saadaval 230 VAC ja 400 VAC toitepingega mudelitena.
Kirjeldus
- Tootja: ZIEHL
- Tüüp: PSSW1
- 3-faasilise elektrivõrgu monitooringurelee
- Faasijärjestuse kontroll
- Faasi kadumise tuvastamine
- Faaside ebasümmeetria jälgimine
- Üle- ja alapinge monitoorimine
- Üle- ja alapinge piirväärtus reguleeritav ±2...20%
- Faaside ebasümmeetria reguleeritav 5...15%
- Rakendumise viiteaeg reguleeritav 0,1...12 s
- 50/60 Hz elektrivõrkudele
- 4 LED-indikaatorit oleku ja rikete kuvamiseks
- 1 ÜL (ümberlüliv) releekontakt
- Toitepinge 230 VAC või 400 VAC
- DIN-liistule paigaldatav
- Korpuse mõõtmed 75 × 22,5 × 110 mm
- Kaitseklass IP40 / IP20
Peamised eelised
- ühendab mitu kaitsefunktsiooni ühes seadmes
- kaitseb faaside kadumise ja vale faasijärjestuse eest
- jälgib faaside ebasümmeetriat
- jälgib üle- ja alapinget
- lihtsalt seadistatavad piirväärtused
- reguleeritav rakendumise viiteaeg
- selged LED-olekunäidikud
- sobib nii 50 Hz kui ka 60 Hz elektrivõrkudele
Olulisemad omadused
- faasijärjestuse kontroll
- faasi kadumise tuvastamine
- faaside ebasümmeetria monitoorimine
- üle- ja alapinge monitoorimine
- reguleeritavad piirväärtused ja viiteajad
- 1 ÜL releeväljund
PSSW1 kasutatakse soojuspumpade, kompressorite, pumpade, ventilaatorite, tootmisseadmete ning teiste kolmefaasiliste elektriseadmete kaitseks, kus on oluline võrgu kvaliteedi pidev monitoorimine.
Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
