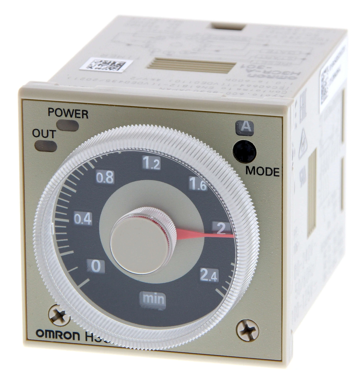

Omron H3CR on 48 × 48 mm multifunktsionaalsete elektrooniliste aegreleede seeria tööstusautomaatika ja juhtimissüsteemide rakendustele.
H3CR seeria sisaldab multifunktsionaalseid aegreleesid, tsüklilise lülituse aegreleesid, täht-kolmnurk käivituse aegreleesid ning OFF Delay aegreleesid. Ajavahemik on sõltuvalt mudelist 0,05 sekundist kuni 300 tunnini.
H3CR aegreleed saab sobiva pesa valikuga paigaldada DIN-liistule, kilbi tagaseinale või kilbi uksele. Seega sobib sama aegrelee seeria nii elektrikilbi sisse paigaldamiseks kui ka juhtpaneelile toodud seadistuslahendustesse.
P3GA pesa kasutatakse kilbi uksele või paneelile paigaldamiseks. P2CF pesa kasutatakse DIN-liistule või kilbi tagaseinale paigaldamiseks.
Kirjeldus
- Tootja: Omron
- Seeria: H3CR
- Tüüp: multifunktsionaalne elektrooniline aegrelee
- Mõõdud: 48 × 48 mm
- Paigaldus: DIN-liist, kilbi tagasein, kilbi uks või pesa
- Ajavahemik: 0,05 s kuni 300 h, välja arvatud H3CR-H ja H3CR-G mudelid
- Kõrge- ja madalpinge mudelid, välja arvatud H3CR-H ja H3CR-G mudelid
- Kontaktväljund: DPDT, 5 A / 250 V AC
- Transistorväljund: 100 mA / 30 V DC
- H3CR-A / H3CR-AP: Signal Start funktsioonidega multifunktsionaalsed aegreleed
- H3CR-A8 / H3CR-A8E: Power ON Start funktsioonidega multifunktsionaalsed aegreleed
- H3CR-F / H3CR-F8 / H3CR-F8N: tsüklilise lülituse aegreleed
- Toetatavad funktsioonid sõltuvalt mudelist: ON Delay, OFF Delay, Interval, One-shot Output, Signal ON/OFF Delay ja tsükliline lülitus
- Power ON Start ja Signal Start töörežiimid sõltuvalt mudelist
- P3GA pesa: kilbi uksele või paneelile paigaldamiseks
- P2CF pesa: DIN-liistule või kilbi tagaseinale paigaldamiseks
- Pesa valik määrab paigaldusviisi ja ühendusklemmide asukoha
H3CR aegreleesid kasutatakse masinaehituses, ventilatsiooni- ja pumbasüsteemides, pakendusseadmetes, automaatikakeskustes ning rakendustes, kus on vaja paindlikku ajafunktsioonide valikut ja erinevaid paigaldusvõimalusi.
Vahetatavate pesade süsteem võimaldab valida paigalduse vastavalt rakendusele: DIN-liistule või kilbi tagaseinale paigaldus püsivamate juhtimisfunktsioonide jaoks ning kilbi uksele paigaldus juhul, kui seadistusele peab olema mugavam ligipääs.
