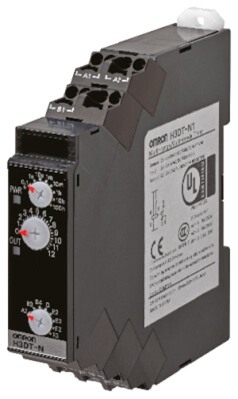

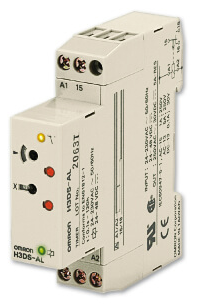

DIN-liistule paigaldusega aegreleed on elektrikilpidesse ja automaatikakeskustesse paigaldamiseks mõeldud aegreleed, mida kasutatakse ajaliste viidete, impulsside ja järjestikuste juhtimisfunktsioonide realiseerimiseks.
DIN-liistule paigaldatavad aegreleed asuvad enamasti elektrikilbi sees ning nende funktsioon ja viiteaeg seadistatakse süsteemi häälestamise käigus. Tavapärases kasutuses ajalisi viiteid või funktsioone sageli ei muudeta ning muudatuste tegemiseks tuleb üldjuhul avada elektrikilp.
Sellistes rakendustes ei ole määratud viiteaja pidev jälgimine tavaliselt vajalik. Aegrelee ülesanne on teostada kindel ajaline juhtimisfunktsioon automaatselt ja taustal ilma operaatori pideva sekkumiseta.
Võrreldes paneelile või seadme seinale paigaldatavate aegreleedega kasutatakse DIN-liistule paigaldatavaid mudeleid eelkõige rakendustes, kus seadistusi ei ole vaja tavakasutuses sageli muuta. Paneelile paigaldatavate aegreleede puhul on seevastu sageli oluline nii viiteaja nähtavus kui ka võimalus viiteaega kiiresti muuta.

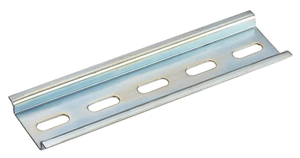

DIN-liistule paigaldatavad aegreleed on tavaliselt kitsa korpusega ning võimaldavad paigaldada suure hulga seadmeid väikesele pinnale kõrvuti standardsele DIN-liistule.
DIN-liistule paigaldusega aegreleede eelised:
- kiire ja standardne paigaldus elektrikilpi;
- kompaktne ja kitsas korpus;
- võtab kõrvuti paigaldusel vähe ruumi;
- lihtne seadmete vahetamine ja hooldus;
- sobib hästi koos teiste DIN-liistu seadmetega;
- korrastatud juhtmestus ja lihtsam kilbiehitus;
- sobib püsivate juhtimisfunktsioonidega rakendustesse;
- ajaseadistused ei ole tavakasutuses kergesti muudetavad;
- määratud viiteaja pidev jälgimine ei ole tavaliselt vajalik;
- lai valik funktsioone ja ajavahemikke;
- AC ja DC toitega versioonid.
DIN-liistule paigaldusega aegreleesid kasutatakse elektrikilpides, automaatikakeskustes, ventilatsiooni- ja pumbasüsteemides, tootmisliinidel ning erinevates masinaehituse ja protsessiautomaatika rakendustes.
Levinud kasutusalad on mootorite viitega käivitamine, ventilaatorite järeltöö, seadmete järjestikune juhtimine, impulssjuhtimine, alarmide viitamine ning tsükliline lülitamine.
Sobiva aegrelee valikul tuleb arvestada funktsiooni, ajavahemiku, toitepinge, kontaktide arvu, väljunditüübi, juhtsisendite ning paigaldusviisiga.
