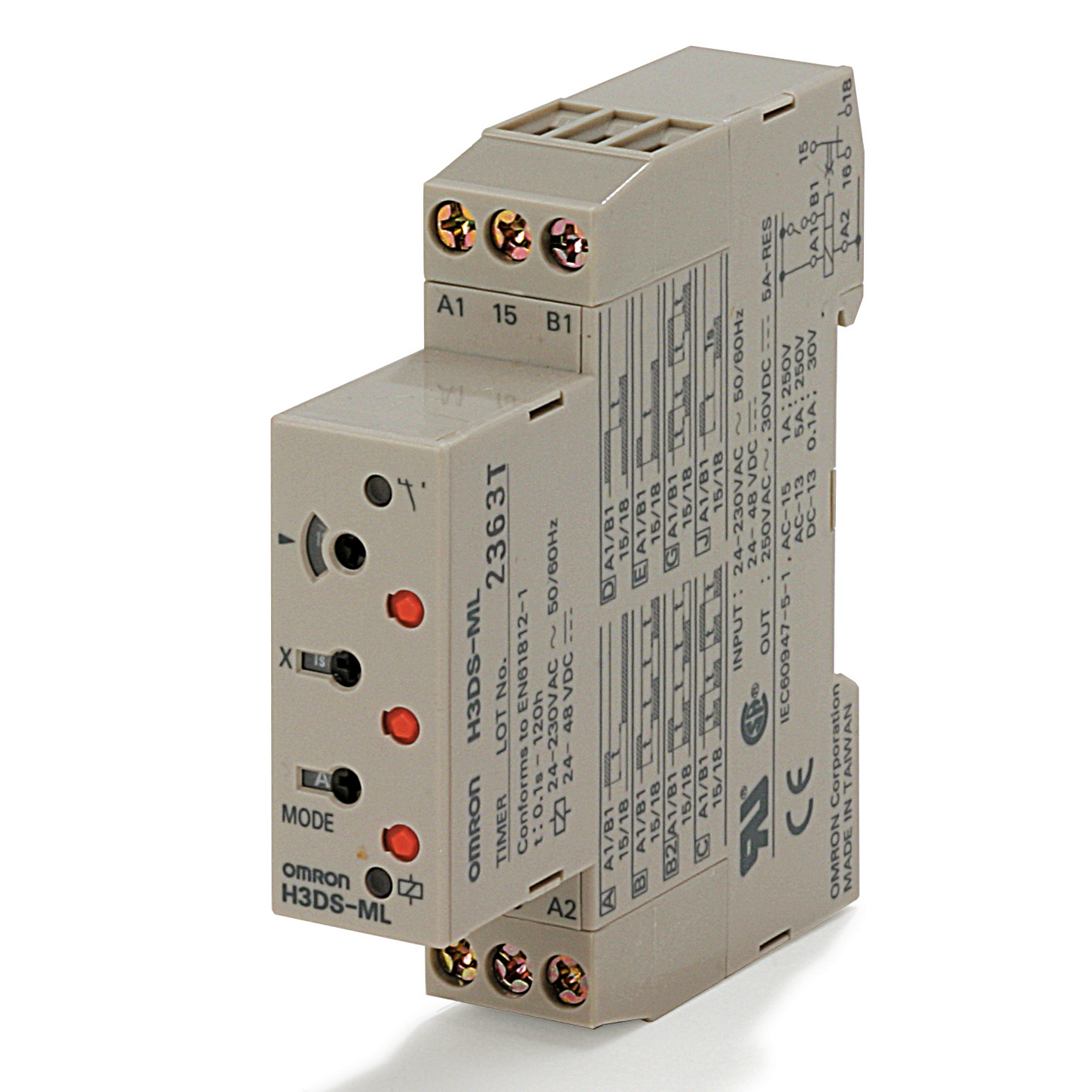

Omron H3DS on DIN-liistule paigaldatav 17,5 mm laiune elektrooniliste aegreleede seeria tööstusautomaatika ja juhtimissüsteemide rakendustele.
H3DS seeria sisaldab ühe funktsiooniga, multifunktsionaalseid, tsüklilise lülituse ning täht-kolmnurk käivitusega aegreleesid. Kompaktne korpus võimaldab paigaldada seadmeid kõrvuti DIN-liistule ning kasutada neid elektrikilpides ja automaatikakeskustes.
Ajavahemik on 0,1 sekundist kuni 120 tunnini ning valida saab 7 ajavahemiku piirkonna vahel. Lai AC/DC toitepinge vahemik vähendab erinevate mudelite vajadust ning lihtsustab projekteerimist ja hooldusvarude hoidmist.
Seadistusnuppude ja valikulülitite lukustusmehhanism aitab vältida juhuslikku või volitamata seadistuse muutmist. Saadaval on kruviklemmidega ja push-in klemmidega versioonid.
Kirjeldus
- Tootja: Omron
- Seeria: H3DS
- Tüüp: DIN-liistule paigaldatav elektrooniline aegrelee
- Korpuse laius: 17,5 mm
- Ajavahemik: 0,1 s kuni 120 h
- Ajapiirkonnad: 7 piirkonda
- Toide: 24...230 V AC
- Toide: 24...48 V DC
- H3DS-XL versioon: 24...230 V AC/DC
- Kruviklemmidega versioonid
- Push-in klemmidega versioonid
- Seadistusnuppude ja valikulülitite lukustusmehhanism
- Valikuline lukustusvõti
- Identifitseerimise ja hoolduse jaoks mõeldud kleebis
- Sõrmekaitsega klemmiplokk
- Cadmium-vabad kontaktid
- Võimaldab lihtsat järjestuskontrolli hetkväljundi abil, kui seadeväärtus on 0
- Vastab standarditele EN61812-1 ja IEC60664-1
- Vastavus madalpinge- ja EMC direktiividele
- H3DS-AL / H3DS-ALC: ON Delay, Power ON Start
- H3DS-FL / H3DS-FLC: tsükliline lülitus, algolek OFF või ON
- H3DS-GL: täht-kolmnurk käivitus
- H3DS-ML / H3DS-MLC: multifunktsionaalne aegrelee
- H3DS-SL / H3DS-SLC: multifunktsionaalne aegrelee põhifunktsioonidega
- H3DS-XL: ON Delay, Power ON Start
- Toetatavad funktsioonid sõltuvalt mudelist: ON Delay, tsükliline lülitus, Interval, One-shot Output ja Signal ON/OFF Delay
- Power ON Start ja Signal Start töörežiimid sõltuvalt mudelist
H3DS aegreleesid kasutatakse elektrikilpides ja automaatikakeskustes, kus ajafunktsioon seadistatakse häälestamise käigus ning tavakasutuses ei ole vaja viiteaega sageli muuta.
Levinud rakendused on viitega käivitamine, viitega seiskamine, impulssjuhtimine, tsükliline lülitus, intervalljuhtimine ning täht-kolmnurk käivitus.
