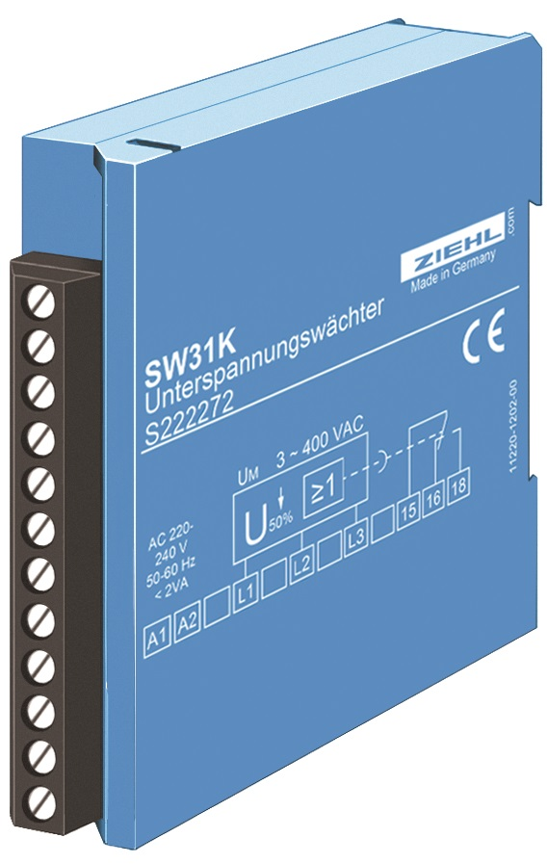

SW31K

SW31K on kolmefaasilise elektrivõrgu alapinge relee faasi kadumise ja pingekao tuvastamiseks elektrivõrkudes ilma neutraaljuhita. Relee mõõdab faasidevahelist pinget sisemise tehisneutraali abil ning lülitab releeväljundi välja faasi kadumisel või võrgu sümmeetrilisel pingelangusel.

SW31K on saadaval 400 V ja 690 V mõõtepingega mudelitena. Tooteseerias on nii klassikalise 230 VAC toitega kui ka uue põlvkonna laia toitepingega AC/DC 24...270 V mudelid, mis sobivad kasutamiseks väga erinevates automaatikasüsteemides.

Relee sobib eelkõige faasi kadumise jälgimiseks elektrimootorite, kaitsekaitsmete ja kolmefaasiliste elektrivõrkude juures, kus neutraaljuht puudub.

Kirjeldus

• Tootja: ZIEHL
• Tüüp: SW31K
• Kolmefaasilise elektrivõrgu alapinge relee
• Elektrivõrkudele ilma neutraaljuhita
• Faasi kadumise tuvastamine
• Sümmeetrilise pingelanguse tuvastamine
• Mõõdab faasidevahelist pinget sisemise tehisneutraali abil
• Mõõtepinge 3 × 400 VAC või 3 × 690 VAC
• Rakendumispiir ligikaudu 50% nimipingest
• Rakendumise viiteaeg ligikaudu 1 s
• 1 ÜL (ümberlüliv) releeväljund
• Toitepinge 230 VAC või AC/DC 24...270 V sõltuvalt mudelist
• DIN-liistule paigaldatav korpus

Mudelite valik

Peamised eelised

• tuvastab kiiresti faasi kadumise
• sobib elektrivõrkudele ilma neutraaljuhita
• ei reageeri lühiajalistele pingekõikumistele
• lihtne ja töökindel tööpõhimõte
• saadaval 400 V ja 690 V elektrivõrkudele
• valikus nii 230 VAC kui ka universaalse AC/DC toitega mudelid

Olulisemad omadused

• faasi kadumise monitoorimine
• alapinge monitoorimine
• 3-faasiliste elektrivõrkude monitoorimine ilma neutraaljuhita
• sisemine tehisneutraal
• 1 ÜL releeväljund
• DIN-liistule paigaldatav

SW31K kasutatakse elektrimootorite, pumpade, ventilaatorite, kompressorite, kaitsekaitsmete ning kolmefaasiliste elektrivõrkude monitoorimiseks, kus on oluline faasi kadumise kiire tuvastamine.

Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
