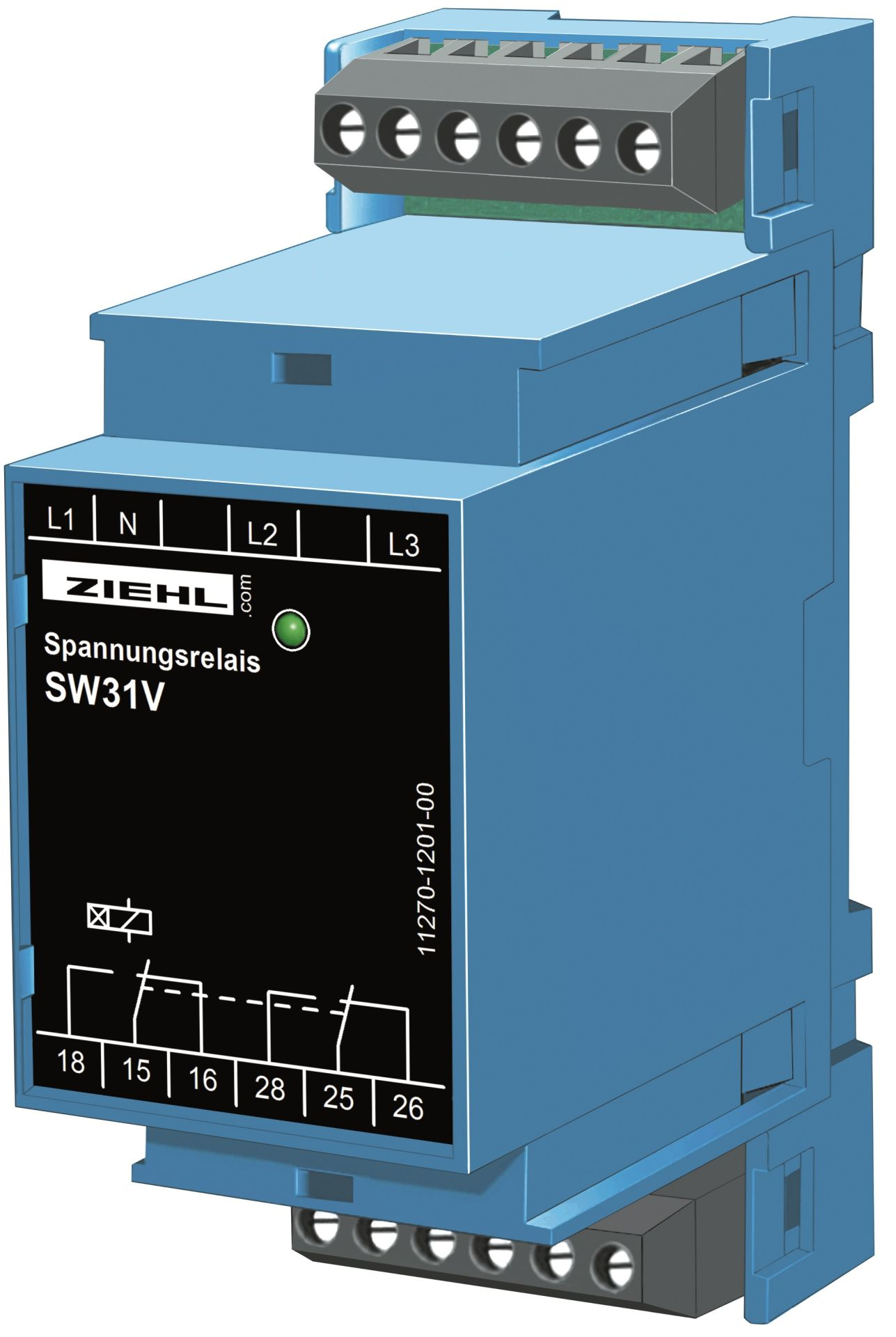

SW31V on kolmefaasilise elektrivõrgu alapinge relee, mis jälgib kolme faasi pinget neutraaljuhi suhtes ning kaitseb seadmeid lubamatult madala toitepinge eest. Kui võrgu pinge langeb alla ligikaudu 80% nimipingest, lülitub relee välja ning kaitseb ühendatud seadmeid võimalike kahjustuste eest.
Relee sobib nii kolmefaasiliste 400 V elektrivõrkude kui ka ühefaasiliste 230 V vahelduvpingevõrkude monitoorimiseks. Roheline LED näitab seadme tööolekut ning kaks ÜL releeväljundit võimaldavad juhtida häiresignaale või lülitada seadmeid välja.
SW31V kasutatakse elektrijaotusseadmetes, automaatikakappides ja tööstusseadmetes, kus on oluline vältida alapingest põhjustatud rikkeid ja töökatkestusi.
Kirjeldus
- Tootja: ZIEHL
- Tüüp: SW31V
- Kolmefaasilise elektrivõrgu alapinge relee
- 3-faasiliste 400 VAC elektrivõrkudele neutraaljuhiga
- Sobib ka 230 VAC ühefaasilistele võrkudele
- Alapinge monitoorimine
- Rakendumispiir ligikaudu 80% nimipingest
- Hüsterees ligikaudu 5%
- Toitepinge monitoorimine
- 2 ÜL (ümberlülivat) releeväljundit
- Roheline LED tööoleku näidik
- Toitepinge 230 VAC
- DIN-liistule paigaldatav korpus, laius 35 mm
Peamised eelised
- lihtne ja töökindel alapinge kaitse
- jälgib kõiki kolme faasi neutraaljuhi suhtes
- sobib ka ühefaasilistele võrkudele
- 2 ÜL releeväljundit
- selge LED tööoleku näidik
- kompaktne 35 mm DIN-liistule paigaldatav korpus
Olulisemad omadused
- alapinge monitoorimine
- 3-faasiliste elektrivõrkude monitoorimine
- 230 VAC vahelduvpingevõrkude monitoorimine
- fikseeritud rakendumispiir 80% nimipingest
- 2 ÜL releeväljundit
- toitepinge monitoorimine
SW31V kasutatakse elektrijaotusseadmetes, automaatikakappides, tootmisseadmetes, pumpadel, kompressoritel ning muudes rakendustes, kus on vajalik töökindel alapinge monitoorimine.
Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
