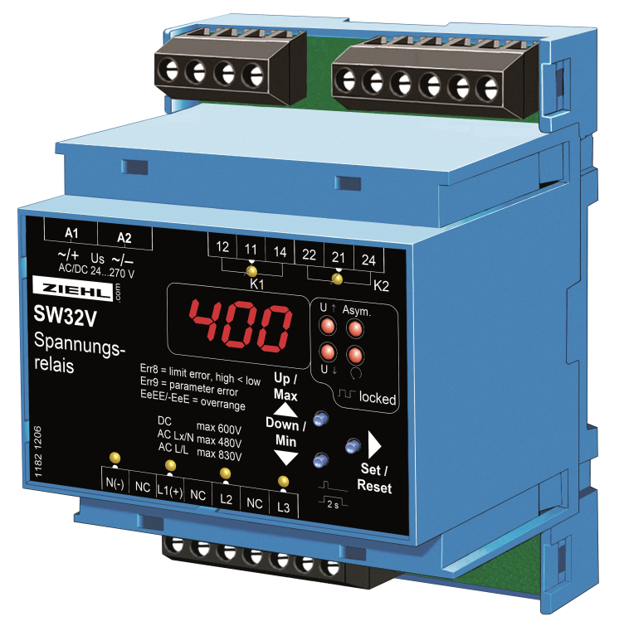

SW32V on universaalne pingerelee alalis-, vahelduv- ja kolmefaasiliste elektrivõrkude pinge monitoorimiseks. Relee võimaldab jälgida ala- ja ülepinget ning kolmefaasilistes võrkudes ka faaside ebasümmeetriat ja faasijärjestust.

Piirväärtused seadistatakse otse voltides, mistõttu sobib relee erinevate nimipingetega elektrivõrkudele. Digitaalne ekraan võimaldab kuvada mõõteväärtusi ning seadistada täpselt piirväärtused, hüstereesi, viiteajad ja töörežiimid.

SW32V sobib elektrienergia tootmis- ja jaotussüsteemidele, päikeseelektrijaamadele, koostootmisjaamadele ning tööstusautomaatikale, kus on vajalik töökindel pingeseire ja seadmete kaitse.

Kirjeldus

  • Tootja: ZIEHL
  • Tüüp: SW32V
  • Universaalne pingerelee
  • Alalispinge monitoorimine 10...600 VDC
  • Vahelduvpinge monitoorimine 15...480 VAC
  • 3-faasiliste elektrivõrkude monitoorimine kuni 830 VAC
  • Sobib võrkudele neutraaliga ja ilma neutraalita
  • Üle- ja alapinge monitoorimine
  • Faaside ebasümmeetria monitoorimine
  • Faasijärjestuse kontroll
  • True RMS mõõtmine
  • 2 ÜL (ümberlülivat) releeväljundit
  • Piirväärtused ja hüsterees seadistatavad voltides
  • Eraldi seadistatavad rakendumis- ja tagasilülitamise viiteajad
  • Mõõteväärtuste simulatsioon seadistuste kontrollimiseks
  • Koodkaitse seadistustele
  • Toitepinge AC/DC 24...270 V
  • DIN-liistule paigaldatav korpus, laius 70 mm

Peamised eelised

  • üks relee sobib DC-, AC- ja 3-faasilistele võrkudele
  • piirväärtused seadistatakse otse voltides
  • lai mõõtepiirkond kuni 830 VAC ja 600 VDC
  • digitaalne ekraan mõõteväärtuste ja seadistuste kuvamiseks
  • True RMS mõõtmine suure täpsuse tagamiseks
  • eraldi seadistatavad viiteajad kõikidele piirväärtustele
  • sisseehitatud mõõteväärtuste simulatsioon
  • eelseadistatud programmid võrgu- ja jaamakaitseks

Olulisemad omadused

  • alalispinge monitoorimine
  • vahelduvpinge monitoorimine
  • 3-faasilise võrgu monitoorimine
  • üle- ja alapinge monitoorimine
  • faaside ebasümmeetria monitoorimine
  • faasijärjestuse kontroll
  • True RMS mõõtmine
  • 2 ÜL releeväljundit

SW32V kasutatakse elektrienergia tootmis- ja jaotussüsteemides, päikeseelektrijaamades, koostootmisjaamades, automaatikakappides ning tööstusseadmetes, kus on vajalik täpne pinge monitoorimine ja seadmete kaitse.
