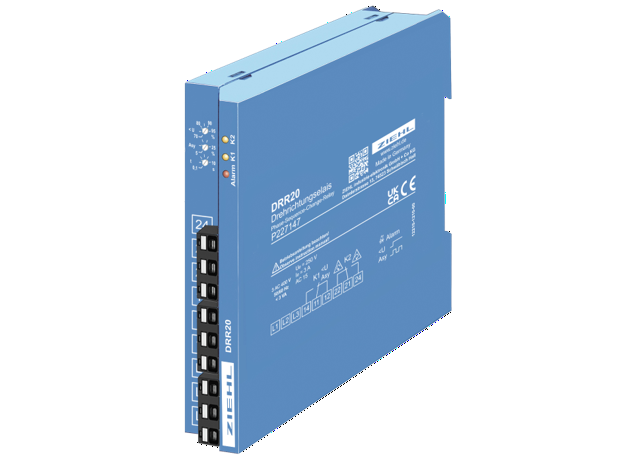

DRR20 on faasijärjestuse muutmise relee, mis tuvastab automaatselt vale faasijärjestuse ning juhib kahte kontaktorit, et tagada elektrimootori õige pöörlemissuund. Lisaks jälgib relee alapinget ja faaside ebasümmeetriat ning takistab mootori käivitumist ohtlike võrguolude korral.
Õige faasijärjestuse korral lülitab relee kontaktorid selliselt, et mootor töötab tavapärases ühenduses. Vale faasijärjestuse korral juhitakse teist kontaktorit, mis vahetab automaatselt kaks faasi omavahel ning taastab õige pöörlemissuuna.
DRR20 sobib eriti hästi teisaldatavatele seadmetele, kus toitekaabel ühendatakse sageli erinevatesse pistikupesadesse ning faasijärjestus ei ole alati teada.
Kirjeldus
- Tootja: ZIEHL
- Tüüp: DRR20
- Faasijärjestuse muutmise relee
- Automaatne vale faasijärjestuse korrigeerimine kahe kontaktori abil
- Faasijärjestuse kontroll
- Alapinge monitoorimine
- Faaside ebasümmeetria monitoorimine
- Mõõtepinge 3 × 400 VAC
- Alapinge piirväärtus reguleeritav 70...95%
- Faaside ebasümmeetria reguleeritav 5...25%
- Rakendumise viiteaeg reguleeritav 0,1...10 s
- 2 releeväljundit kontaktorite juhtimiseks
- 3 LED-indikaatorit releede ja rikete kuvamiseks
- Ei vaja eraldi toitepinget
- DIN-liistule paigaldatav
Peamised eelised
- parandab automaatselt vale faasijärjestuse
- väldib elektrimootori valet pöörlemissuunda
- kaitseb mootorit alapinge ja faaside ebasümmeetria eest
- ei luba mootorit käivitada ebasobivate võrguolude korral
- sobib sageli teisaldatavatele seadmetele
- ei vaja eraldi toitepinget
- lihtne kasutada koos kahe kontaktoriga
Olulisemad omadused
- automaatne faasijärjestuse muutmine
- faasijärjestuse kontroll
- alapinge monitoorimine
- faaside ebasümmeetria monitoorimine
- reguleeritavad piirväärtused ja viiteaeg
- 2 releeväljundit kontaktorite juhtimiseks
DRR20 kasutatakse ehitusplatside seadmetel, pumpadel, kompressoritel, tolmuimejatel ning teistel teisaldatavatel kolmefaasilistel seadmetel, kus tuleb tagada elektrimootori õige pöörlemissuund sõltumata võrgu faasijärjestusest.
Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
