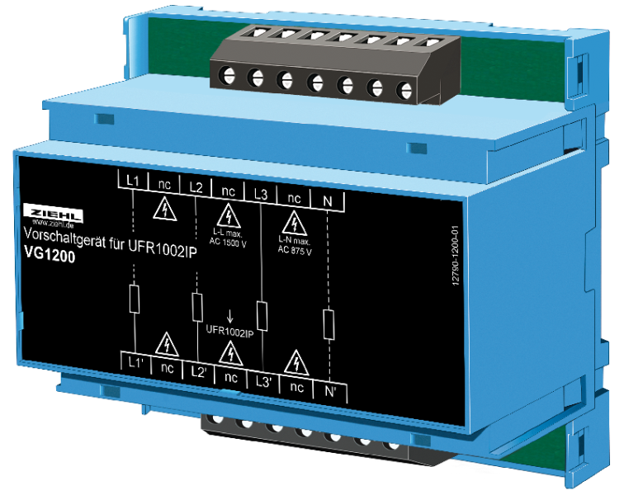

VG1200 on takistuslik pingejagur, mis võimaldab mõõta kuni 1200 V vahelduvpinget koos võrgu- ja jaamakaitse releega UFR1002IP. Pingejagur vähendab kõrge võrgu pinge UFR1002IP mõõtepiirkonda, võimaldades kasutada releed ka suurema pingega elektrivõrkudes.

Suuremates päikeseelektrijaamades ja teistes energiatootmisseadmetes kasutatakse järjest sagedamini üle 400 V väljundpingega invertereid. VG1200 võimaldab selliste süsteemide pinget mõõta ilma pingetrafota ning koos UFR1002IP-ga täita võrgu- ja jaamakaitsele esitatavaid nõudeid.

Pärast VG1200 ühendamist kuvab UFR1002IP tegeliku võrgu pinge ning üle- ja alapinge kaitse seadistused skaleeritakse automaatselt mõõdetava võrgu pingele. Pingejagur ei vaja eraldi toitepinget.

Kirjeldus

  • Tootja: ZIEHL
  • Tüüp: VG1200
  • Seade: takistuslik pingejagur
  • Kasutamiseks koos UFR1002IP võrgu- ja jaamakaitse releega
  • Mõõtepinge kuni 1200 VAC
  • Mõõtmistäpsus koos UFR1002IP-ga ±1,2% nimipingest
  • Pingetrafot ei ole vaja
  • UFR1002IP kuvab tegeliku võrgu pinge
  • Üle- ja alapinge piirväärtused skaleeritakse automaatselt
  • Toitepinget ei vaja
  • Korpus V6
  • Laius 105 mm
  • DIN-liistule paigaldatav
  • Koos UFR1002IP-ga vastab standardi VDE-AR-N 4110 nõuetele

Peamised eelised

  • võimaldab mõõta kuni 1200 V võrke
  • ei vaja pingetrafot
  • ei vaja eraldi toitepinget
  • UFR1002IP kuvab tegeliku võrgu pinge
  • üle- ja alapinge piirväärtused kohanduvad automaatselt
  • kompaktne DIN-liistule paigaldatav korpus

Olulisemad omadused

  • takistuslik pingejagur kuni 1200 VAC mõõtmiseks
  • ühildub UFR1002IP võrgu- ja jaamakaitse releega
  • mõõdab kõrgepinge võrke ilma pingetrafota
  • mõõdetud pinge kuvatakse UFR1002IP ekraanil tegeliku väärtusena
  • võimaldab kasutada UFR1002IP releed kuni 1200 V rakendustes
  • ei vaja seadme tööks eraldi toidet

VG1200 kasutatakse suure väljundpingega inverterite, päikeseelektrijaamade, energiasalvestite ning teiste elektrivõrku ühendatud tootmisseadmete juures, kus võrgu pinget on vaja mõõta kuni 1200 V koos UFR1002IP võrgu- ja jaamakaitse releega.

Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
