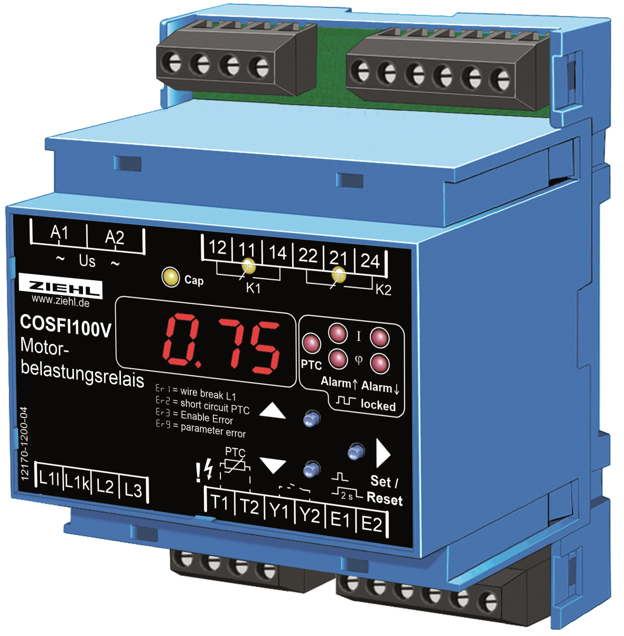

COSFI100V on mootorikoormuse relee, mis jälgib jälgib pinge ja voolu vahelist faasinurka (cos φ) või aktiivvoolu alusel. Seade võimaldab usaldusväärselt tuvastada nii üle- kui ka alakoormust ning annab varakult märku seadme ebanormaalsest tööolukorrast.

Mootorikoormuse muutuse jälgimine võimaldab avastada näiteks kiilrihma purunemise, pumba kuivkäigu, ventilaatori ummistumise, tööriista kulumise või konveieri koormuse muutuse. Lisaks saab COSFI100V kasutada voolu suuna releena generaatorite ja energiatootmissüsteemide juures.

Digitaalne ekraan kuvab võimsustegurit (cos φ), aktiivvoolu ja koormuse olekut. Seadmel on ulatuslikud seadistusvõimalused, programmeeritavad taaskäivituskatsed ning PTC-termistori sisend elektrimootori ülekuumenemiskaitseks.

Kirjeldus

  • Tootja: ZIEHL
  • Tüüp: COSFI100V
  • Mootorikoormuse relee
  • Koormuse monitoorimine pinge ja voolu vahelise faasinurga (cos φ) või aktiivvoolu alusel
  • Digitaalne cos φ ja aktiivvoolu kuvamine
  • Induktiivse ja mahtuvusliku koormuse eristamine
  • 2 sõltumatult seadistatavat releeväljundit
  • Piirväärtused seadistatavad min, max või min/max režiimis
  • Hüsterees ja rakendumise viiteaeg seadistatavad
  • Automaatne lähtestamine või lukustuv väljalülitus
  • Programmeeritavad taaskäivituskatsed (0...10)
  • Automaatne käivitus voolu või välise juhtsignaali alusel
  • Käivitusviide seadistatav 0...99 s
  • Voolusisend kuni 10 A (voolutrafo sekundaar), skaleeritav kuni 999 A
  • Vooluahela katkestuse tuvastamine
  • PTC-termistori sisend lühisekontrolliga
  • Toitepinge 230 VAC
  • DIN-liistule paigaldatav korpus, laius 70 mm

Peamised eelised

  • tuvastab nii üle- kui ka alakoormuse
  • jälgib koormust võimsusteguri või aktiivvoolu järgi
  • sobib väga erinevatele ajamitele
  • 2 sõltumatult seadistatavat releeväljundit
  • digitaalne mõõteväärtuste kuvamine
  • programmeeritavad taaskäivituskatsed
  • sisseehitatud PTC-termistori sisend
  • võimalik kasutada ka voolu suuna releena

Olulisemad omadused

  • mootorikoormuse monitoorimine
  • võimsusteguri (cos φ) monitoorimine
  • aktiivvoolu monitoorimine
  • üle- ja alakoormuse kaitse
  • 2 releeväljundit
  • PTC-termistori sisend
  • voolutrafoga kuni 999 A mõõtmine

COSFI100V kasutatakse elektrimootorite, pumpade, ventilaatorite, konveierite, segistite ja teiste ajamite koormuse monitoorimiseks ning generaatorite voolu suuna jälgimiseks.
