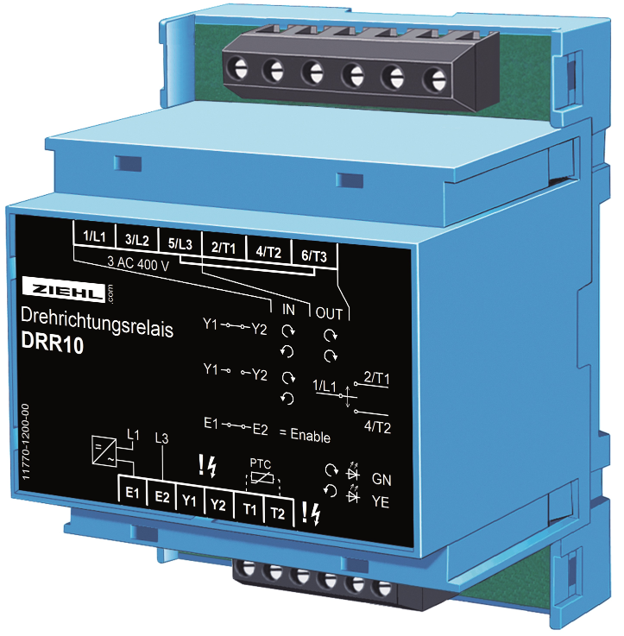

DRR10 on faasijärjestuse muutmise relee, mis tuvastab sisselülitamisel automaatselt vale faasijärjestuse ning vahetab vajadusel kaks faasi omavahel, tagades elektrimootori õige pöörlemissuuna. Lisaks on seadmel sisseehitatud PTC-termistori sisend elektrimootori ülekuumenemiskaitseks.
DRR10 sobib eriti hästi teisaldatavatele seadmetele, mida ühendatakse erinevates töökohtades erinevatesse kolmefaasilistesse elektrivõrkudesse. Vale faasijärjestus korrigeeritakse automaatselt ning mootor käivitub alati õiges pöörlemissuunas.
Relee võimaldab juhtida kuni 3 × 12 A mootoreid otse ilma välise kontaktorita. Suuremate mootorite korral kasutatakse releed koos väliste kontaktoritega.
Kirjeldus
- Tootja: ZIEHL
- Tüüp: DRR10
- Faasijärjestuse muutmise relee
- Automaatne vale faasijärjestuse korrigeerimine
- Väldib elektrimootori valet pöörlemissuunda
- Sisseehitatud PTC-termistori sisend elektrimootori ülekuumenemiskaitseks
- Mootori otsejuhtimine kuni 3 × 12 A
- Suuremate mootorite juhtimine väliste kontaktoritega
- Lühiajaline käivitusvool kuni 30 A / 4 s või 60 A / 1 s
- Sisseehitatud releekontaktide kaitse
- Sisseehitatud ületemperatuurikaitse
- Luba-sisend mootori kaugjuhtimiseks
- Toitepinge 3 × 400 VAC
- DIN-liistule paigaldatav korpus
Peamised eelised
- parandab automaatselt vale faasijärjestuse
- väldib elektrimootori valet pöörlemissuunda
- sisseehitatud PTC-mootorikaitse
- võimaldab väiksemaid mootoreid otse juhtida
- sobib hästi teisaldatavatele seadmetele
- sisseehitatud kontaktide ja ületemperatuuri kaitse
- lihtne paigaldada automaatikakappi
Olulisemad omadused
- automaatne faasijärjestuse muutmine
- PTC-termistori sisend mootorikaitseks
- mootori otsejuhtimine kuni 3 × 12 A
- luba-sisend mootori juhtimiseks
- sisseehitatud releekontaktide kaitse
- sisseehitatud ületemperatuurikaitse
DRR10 kasutatakse pumpadel, kompressoritel, tööstuslikel tolmuimejatel, ehitusplatside seadmetel ning teistel teisaldatavatel kolmefaasilistel elektrimootoritel, kus on vajalik automaatne faasijärjestuse korrigeerimine ja mootori ülekuumenemiskaitse.
Küsi tehnilist nõu ja sobiva lahenduse kohta siit.
