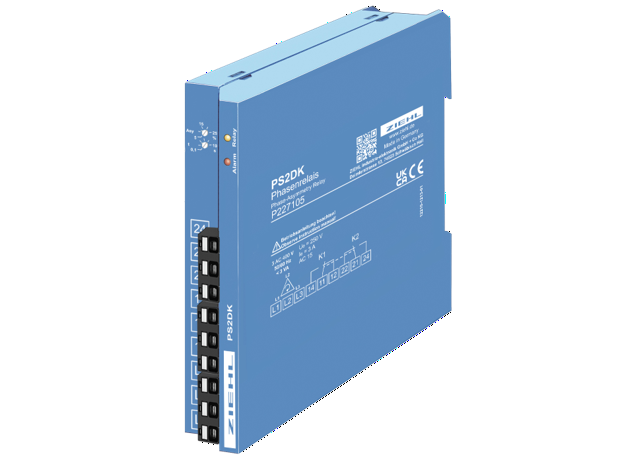

PS2DK on faaside ebasümmeetria relee, mis kaitseb kolmefaasilisi elektrimootoreid faaside ebasümmeetriast tingitud ülekuumenemise eest ning jälgib samaaegselt ka faasijärjestust. Seade on mõeldud kasutamiseks kolmefaasilistes elektrivõrkudes ilma neutraaljuhita.
Faaside ebasümmeetria rakendumispiir on reguleeritav vahemikus 5...25%, võimaldades kohandada relee tundlikkust vastavalt elektrivõrgu tingimustele. Väikseima tundlikkuse korral töötab PS2DK ainult faasijärjestuse ja faasi kadumise releena.
Relee sobib eriti hästi elektrimootorite, pumpade ja teiste kolmefaasiliste ajamite kaitseks, kus on oluline avastada faasi kadumine, vale faasijärjestus või faaside ebasümmeetria enne seadmete kahjustumist.
Kirjeldus
- Tootja: ZIEHL
- Tüüp: PS2DK
- Faaside ebasümmeetria relee
- Kolmefaasilistele elektrivõrkudele ilma neutraaljuhita
- Faaside ebasümmeetria monitoorimine
- Faasijärjestuse kontroll
- Faasi kadumise tuvastamine
- Faaside ebasümmeetria reguleeritav 5...25%
- Rakendumise viiteaeg reguleeritav 0,1...5 s
- 2 ÜL (ümberlülivat) releeväljundit
- LED tööoleku näidik
- Toite- ja mõõtepinge 3 × 380...415 VAC
- DIN-liistule paigaldatav
Peamised eelised
- kaitseb elektrimootoreid faaside ebasümmeetria eest
- tuvastab vale faasijärjestuse ja faasi kadumise
- reguleeritav tundlikkus erinevatele elektrivõrkudele
- võib töötada ainult faasijärjestuse releena
- reguleeritav rakendumise viiteaeg
- 2 ÜL releeväljundit
- lihtne DIN-liistule paigaldada
Olulisemad omadused
- faaside ebasümmeetria monitoorimine
- faasijärjestuse kontroll
- faasi kadumise tuvastamine
- reguleeritav tundlikkus 5...25%
- reguleeritav rakendumise viiteaeg
- 2 ÜL releeväljundit
PS2DK kasutatakse elektrimootorite, pumpade, ventilaatorite, kompressorite ning teiste kolmefaasiliste ajamite kaitseks, kus on oluline faaside ebasümmeetria, faasi kadumise ja vale faasijärjestuse töökindel monitoorimine.
