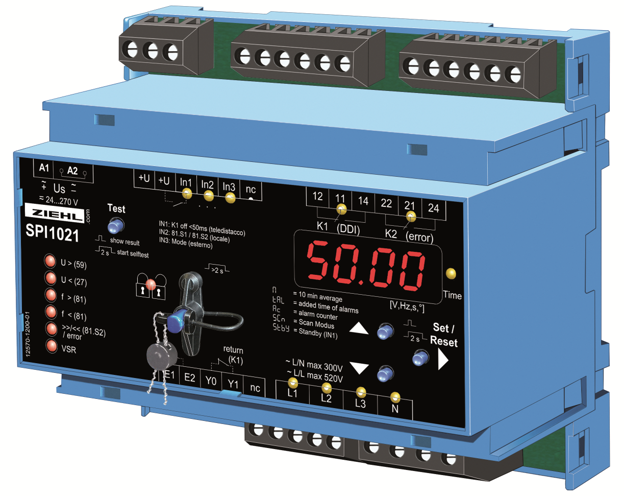

SPI1021 on võrgu- ja jaamakaitse relee elektrivõrku ühendatud tootmisseadmete pinge, sageduse ja vektornihke monitoorimiseks. Seade vastab Itaalia standardi CEI 0-21 ning Dubai elektrivõrguettevõtte DEWA nõuetele ning sobib kasutamiseks päikeseelektrijaamades, tuuleenergiajaamades ja teistes hajutatud elektritootmissüsteemides.
SPI1021 võimaldab monitoorida ühefaasilisi ja kolmefaasilisi elektrivõrke nii neutraaljuhiga kui ka ilma neutraaljuhita. Seadmel on eelseadistatud kaitseprogrammid, sündmuste mälu, automaatne enesetest ning ühendatud lüliti töö monitoorimine.
Relee salvestab kuni 100 häiret koos põhjuse, mõõteväärtuste ja kestusega ning võimaldab mõõta ka elektrijaama seisakuaega. Standby-sisend võimaldab tootmisseadme kaugväljalülitamist või energiasäästurežiimi juhtimist.
Kirjeldus
- Tootja: ZIEHL
- Tüüp: SPI1021
- Võrgu- ja jaamakaitse relee
- CEI 0-21 (Itaalia) ja DEWA (Dubai) nõuetele vastav
- Sisseehitatud vektornihke kaitse
- Ühe- ja kolmefaasiliste elektrivõrkude monitoorimine
- Sobib võrkudele neutraaliga ja ilma neutraalita
- Pingemonitooring 15...520 V
- Sageduse monitoorimine 45...65 Hz
- Pinge kvaliteedi jälgimine 10 minuti keskmise väärtusena
- Vektornihke monitoorimine
- Ühendatud lüliti töö monitoorimine
- 2 automaatset taaskäivituskatset lüliti sisselülitamise tõrke korral
- Automaatne enesetest
- 100 sündmuse häiremälu
- Standby-sisend kaugväljalülituseks
- Simulatsioonifunktsioon seadistuste kontrollimiseks
- 6 eelseadistatud kaitseprogrammi
- Toitepinge AC/DC 24...270 V
- DIN-liistule paigaldatav korpus, laius 105 mm
Peamised eelised
- vastab CEI 0-21 ja DEWA nõuetele
- sobib ühe- ja kolmefaasilistele elektrivõrkudele
- ühendatud lüliti töö automaatne monitoorimine
- automaatne enesetest koos tulemuste salvestamisega
- 100 sündmuse häiremälu
- 2 automaatset taaskäivituskatset parandavad töökindlust
- 6 eelseadistatud kaitseprogrammi lihtsaks kasutuselevõtuks
- seadistused kaitstavad koodi või plommiga
Olulisemad omadused
- pinge monitoorimine
- sageduse monitoorimine
- vektornihke monitoorimine
- pinge kvaliteedi monitoorimine
- ühendatud lüliti töö monitoorimine
- automaatne enesetest
- 100 sündmuse häiremälu
- standby-sisend
SPI1021 kasutatakse päikeseelektrijaamades, tuuleenergiajaamades, koostootmisjaamades ning teistes elektrivõrku ühendatud tootmisseadmetes, kus on nõutud CEI 0-21 või DEWA standarditele vastav võrgu- ja jaamakaitse.
