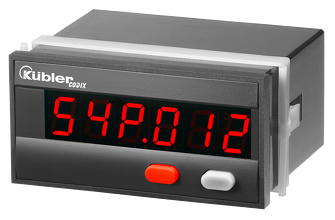

Kübler Codix 54P on positsiooni- ja kiirusenäiduga elektrooniline näidik impulss- ja inkrementaalanduritele.
Codix 54P võimaldab kuvada positsiooni või liikumiskiirust ning lülitada näitude vahel otse esipaneeli klahviga. Seade sobib rakendustele, kus lisaks asendi mõõtmisele on vajalik jälgida ka pöörlemissagedust või liikumiskiirust.
Näidik toetab erinevaid loendusrežiime, sealhulgas faasieristusega kvadratuursisendit inkrementaalanduritele. Eraldi sagedussisend võimaldab mõõta kiirust ja sagedust suure täpsusega ka kiirete protsesside korral.
Suur 14 mm kõrguste numbritega LED näidik, kiire käivitumine ja kuni 30 kHz sisendsagedus muudavad Codix 54P sobivaks kiiretele tootmisliinidele, etteandemehhanismidele ja positsioneerimisrakendustele.
Kirjeldus
- Tootja: Kübler
- Seeria: Codix 54P
- Tüüp: positsiooni- ja kiirusenäiduga elektrooniline näidik
- Positsiooni- või kiirusenäidu kuvamine
- 6-kohaline LED näidik
- Numbrite kõrgus 14 mm
- Toitepinge 100...240 VAC või 10...30 VDC
- Andurite toite väljund
- Sisendid NPN ja PNP signaalidele
- Sisendsagedus kuni 30 kHz
- Mõõtetäpsus parem kui 0,1%
- Mõõtetulemuse uuendus kuni 50 ms
- Impulsside tuvastamine juba 16 ms pärast sisselülitamist
- 4 erinevat loendusrežiimi
- Kahe kanaliga sisend loendussuuna määramiseks
- Faasieristusega kvadratuursisend x1, x2 ja x4 töötlusega
- Differentsiaal- ja summeeriv töörežiim
- Eraldi sisend kiiruse mõõtmiseks
- Kiiruse kuvamine ühikutes 1/min või 1/s
- Sõltumatud skaleerimistegurid positsiooni ja kiiruse jaoks
- Skaleerimistegur 0.0001...99.9999
- Lihttekstiga programmeerimine
- Programmeerimine võimalik ka töö ajal
- Suured juhtnupud kasutamiseks ka kinnastega
- Kaitseklass IP65
- Töötemperatuur -20...+65 °C
- Esipaneeli mõõt 96 × 48 mm
- Paneeliava mõõt 92 × 45 mm
- Kaal 150 g
- Saadaval ka 5 VDC sisendtasemega PLC paralleelnäidu versioonid
Codix 54P kasutatakse lineaarliikumiste, etteandemehhanismide, lõikeseadmete, tootmisliinide ja muude positsioneerimisrakenduste juures, kus lisaks positsioonile on vaja jälgida ka liikumiskiirust või pöörlemissagedust.
Sõltumatud skaleerimistegurid võimaldavad kuvada mõõteväärtusi soovitud ühikutes, näiteks millimeetrites, meetrites või pööretes minutis.
