Mahtuvusandurid
| Tutvustus |
|
 |
| Mahtuvusandureid kasutatakse masinates, seadmetes ja sõidukites vedelike, pastade ja massi tunnistamiseks. Neid materjale võib tunnistada isegi läbi mittemetallist seina. Lisaks on mahtuvusandurid sobilikud kasutamiseks kontaktivaba lõpulülitina või positsioonilülitina näiteks pöörleva hammasratta hammaste tunnistamisel. Mahtuvusandureid saab kasutada impulsside generaatorina loendamisel, vahemaa ja kiiruse mõõtmiseks. |
|
| Tööpõhimõte |
|

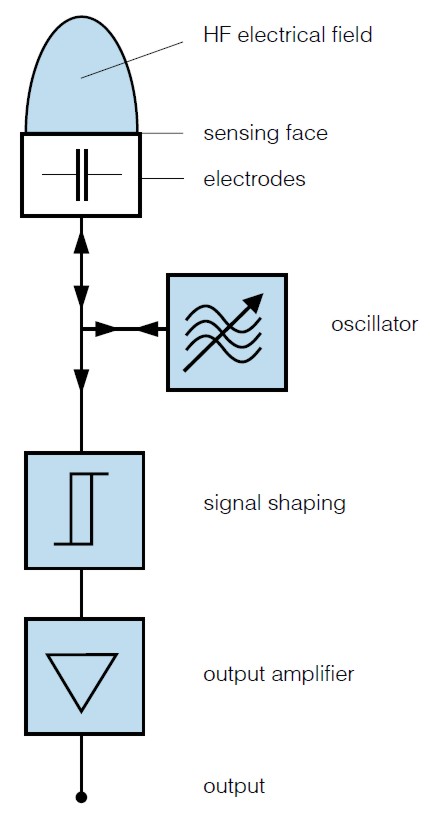

| Mahtuvusanduri kondensaatori plaadid võimaldavad tunnistada dielektrilisi tingimusi selle anduri pea vahetus läheduses. Sõltuvalt tunnistatava objekti ja anduri vahelisest kaugusest, muutub mõõtetsoonis mahtuvus. Mahtuvus sõltub mitte ainult objekti kaugusest vaid ka objekti materjali dielektrilisest läbitavusest ja objekti kujust. Objekti lähenemisel andurile, suureneb mahtuvus. Kui etteantud läviväärtus on saavutatud, käivitatakse transistoril ostsilaator, mille abil sisseehitatud elektroonika genereerib muutuvat voolu anduri väljundis analoogsignaalina või binaarse pingena. Mahtuvusandureid valmistatakse, kas sünteetilisest materjalist või metallist korpuses, kaetuna epoksiidkompaundiga. |
|
